Montage von Fremdbauteilen in WDVS – aber richtig!
Das Problem
Wärmebrücken sind schädlich. Selbst kleine Wärmebrücken können die Ursache von Kondenswasser oder Schimmel sein. Diese Schäden können nur aufwändig und teuer saniert werden. Deshalb müssen Bauteile, welche an die gedämmte Fassade angeschraubt werden, wärmebrückenfrei und trotzdem kraftschlüssig montiert werden.
Herkömmliche Baustellenlösungen zur Montage von Fremdbauteilen an WDV-Systemen sind oft
- nicht kraftschlüssig und verwacklungssicher (besonders bei großen Dämmstoffdicken)
- nicht dauerhaft schlagregendicht
- nicht wärmebrückenfrei
- nicht langlebig

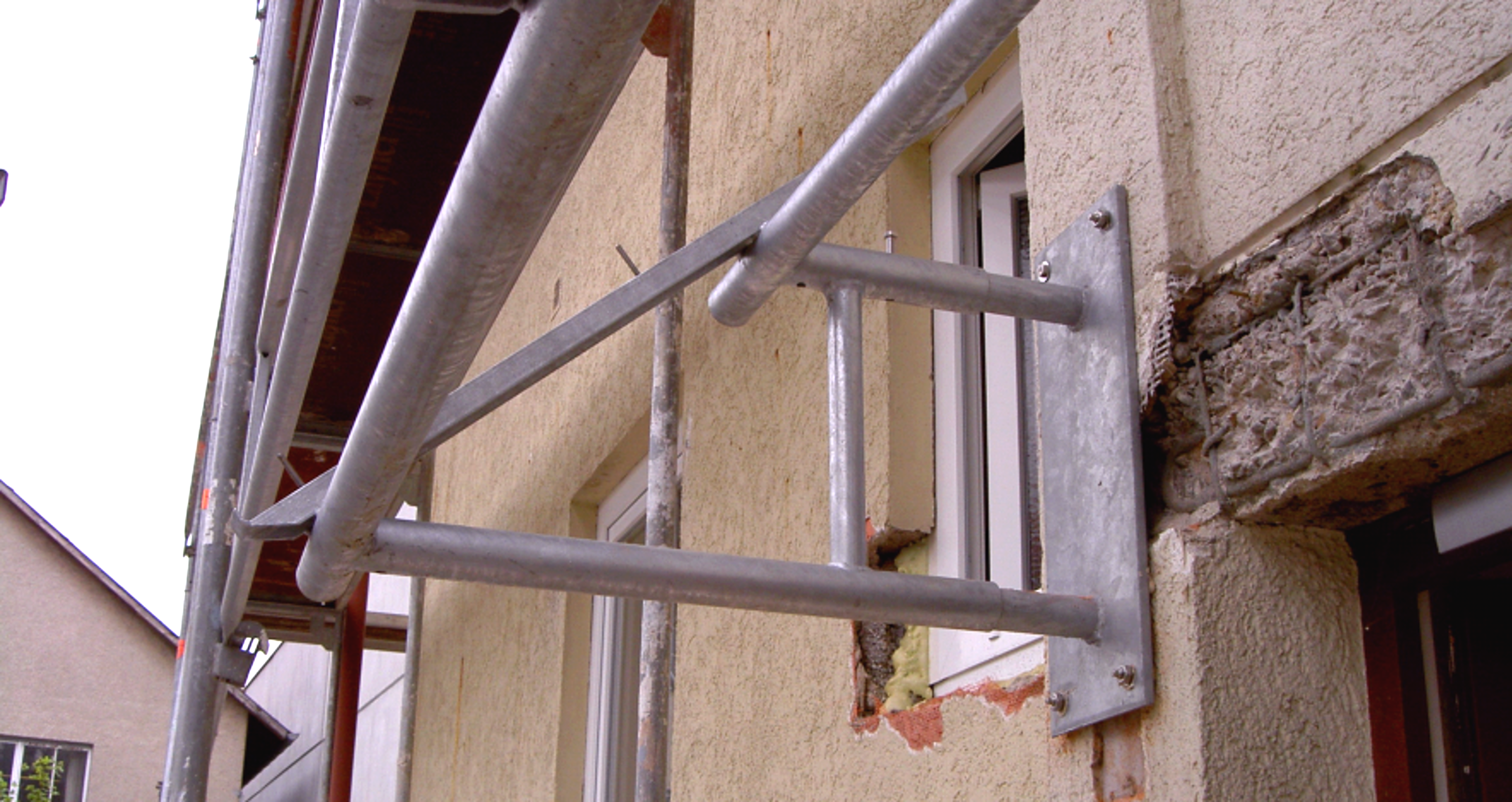

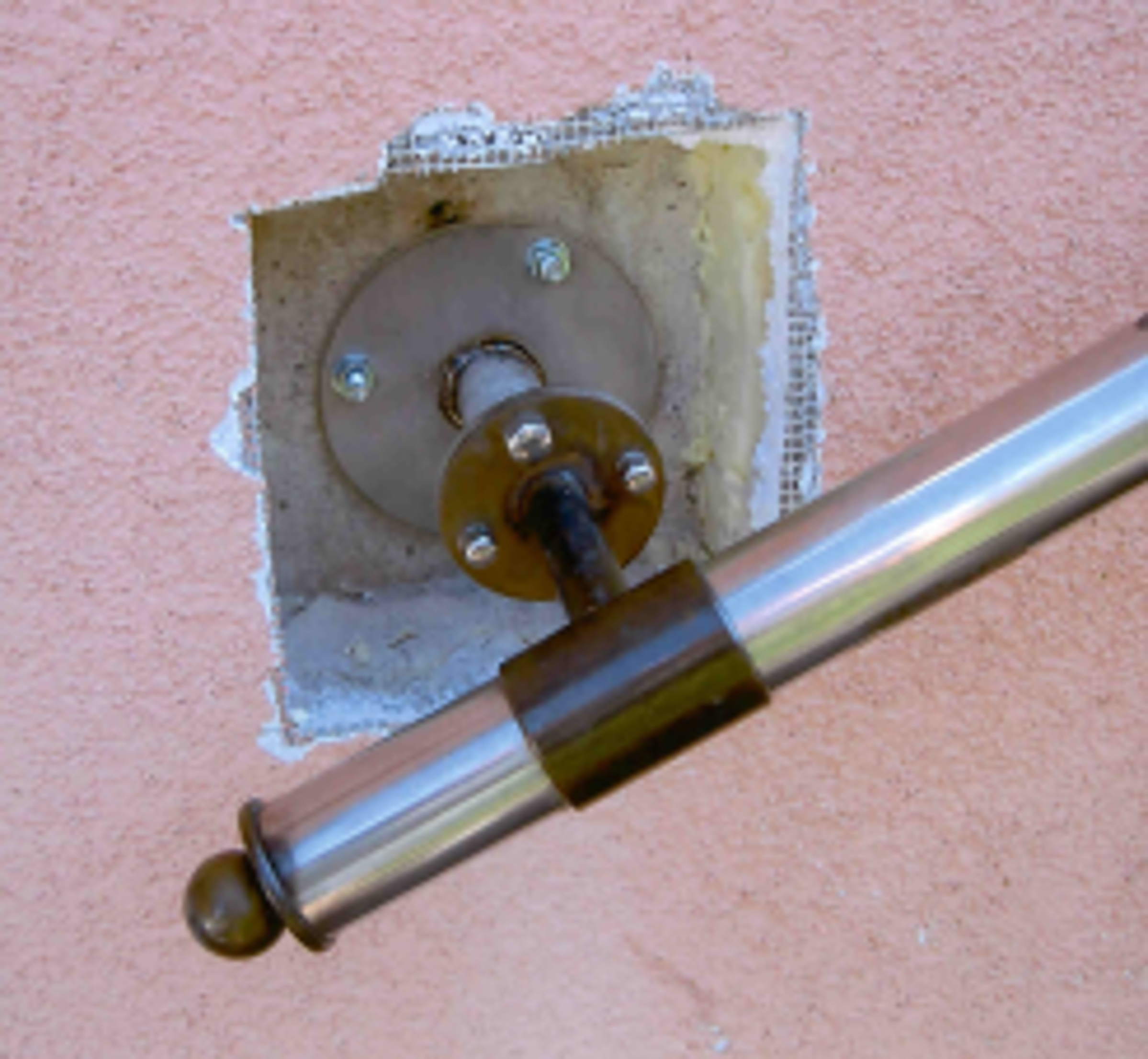

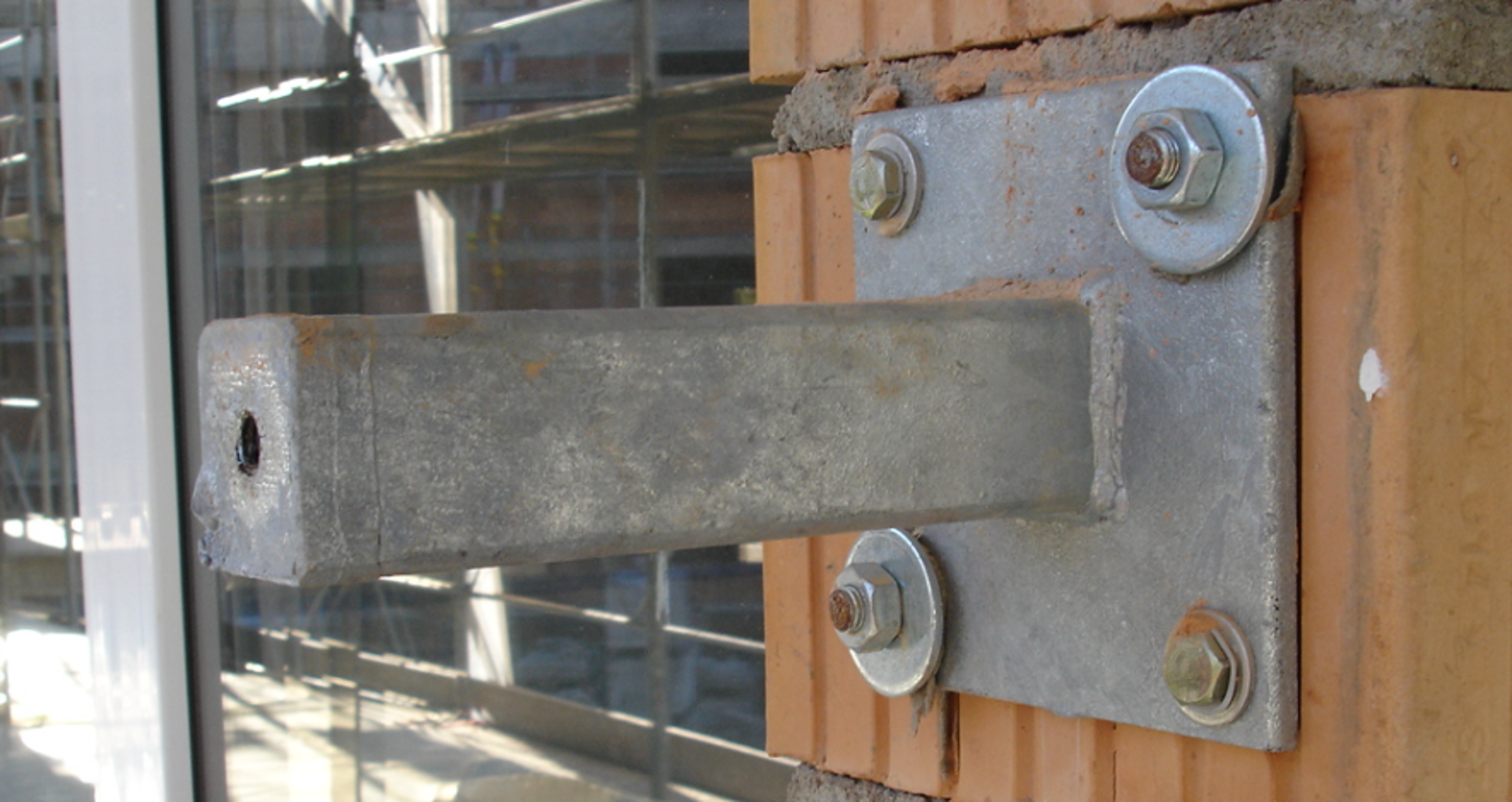

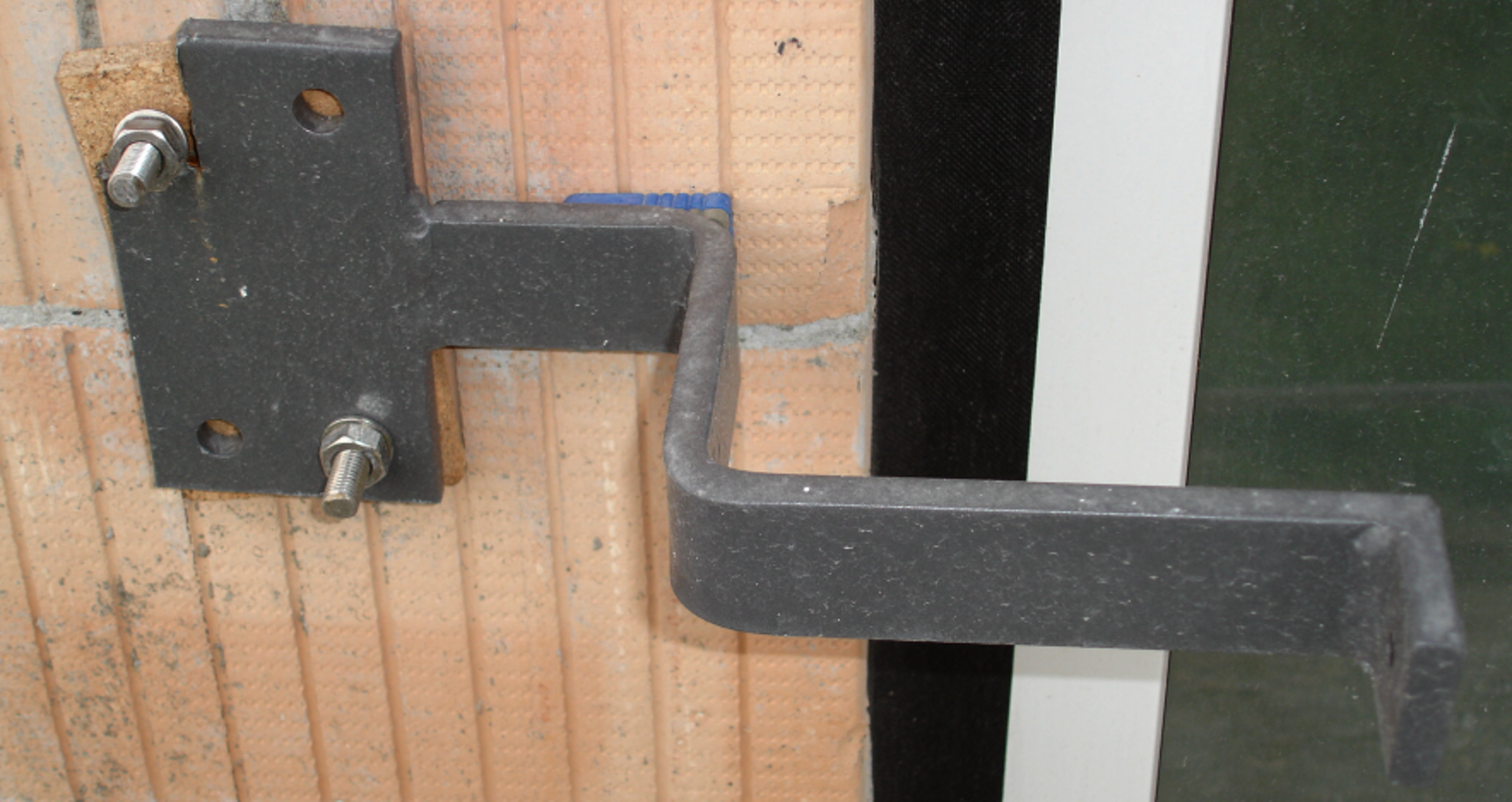

So bitte nicht! Schäden sind vorprogrammiert!
Die Lösung

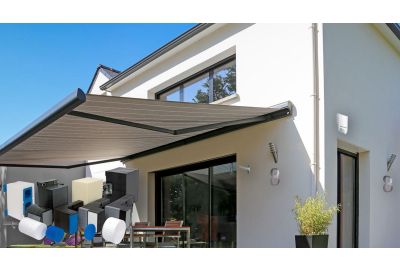

Mit den WDVS-Montageelementen von hawo können diese hohen Anforderungen sicher gelöst werden.
- Metallische Verbindungen vom Mauerwerk zum Anbauteil werden konsequent vermieden.
- Trotzdem können Lasten bis 1.000 kg befestigt werden. Die Putzschicht des Wärmedämm-Verbundsystems wird nur durch die Schrauben durchbrochen.
- Bei sehr schweren Lasten erfolgt mit den Druckunterlagen aus PU-Montagequadern zumindest eine wärmebrückenreduzierte, vor allem aber eine stabile und sichere Montage.
Der Vorteil
WDVS-Montageelemente von hawo bieten Gewähr für eine wärmebrückenfreie, kraftschlüssige und preiswerte Montage von Anbauteilen an gedämmten Fassaden.
- Kraftschlüssige Montage für leichte und schwere Lasten
- Kein Eindringen von Wasser bei Durchbrüchen
- Einfache Montage
- Keine Wärmebrücken
- Keine Schäden
Diese sichere Montage bewahrt vor teuren Schadensfällen und einer zeit- und kostenintensiven Sanierung.
WDVS-Montageelemente – die halten was sie versprechen!

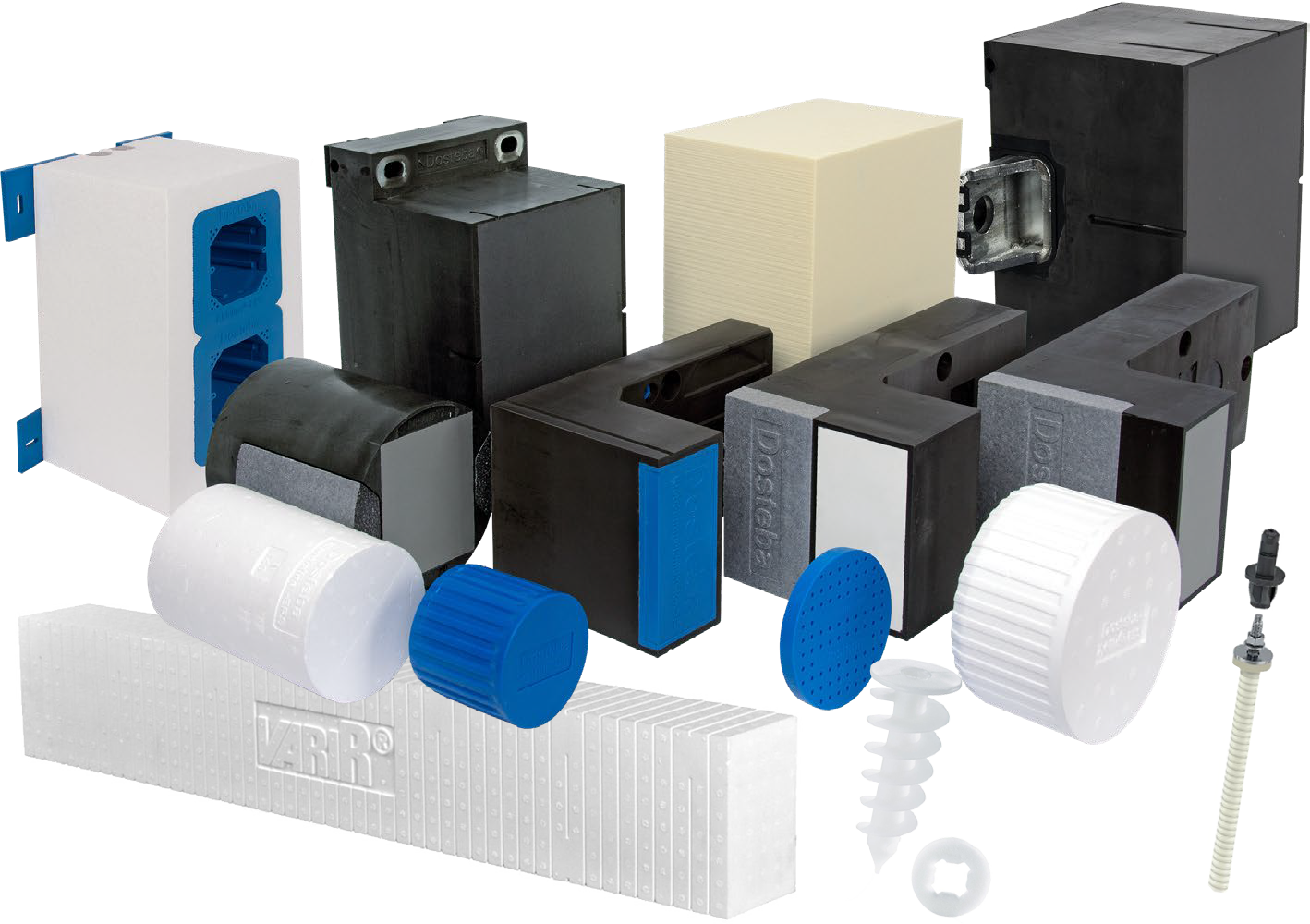

Montageelemente ohne mechanische Befestigung

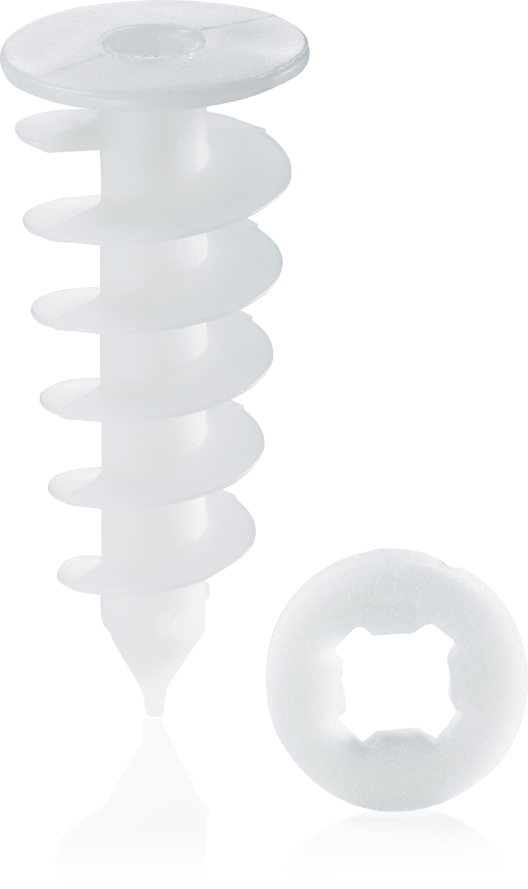

hawo Spiraldübel
Spiralförmiger Kunststoffdübel zur nachträglichen Befestigung von leichten Lasten in allen hawo-Wärmedämm-Verbundsystemen.
Montage durch die Putzschicht möglich.
Empfohlene Last: max. 5 kg je Befestigungspunkt.
Anwendung
- Storenführungsschienen
- Leichte Schilder
- Hausnummern
- Temperaturfühler
- Werbetafeln

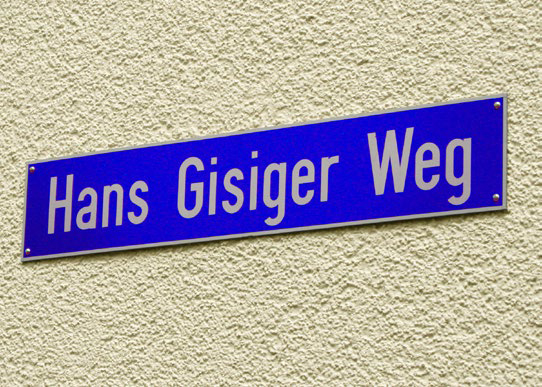

Montagerondelle DoRondo-PE
Montagerondellen DoRondo-PE bestehen aus Kunststoff und sind in einer Grösse erhält-lich.
Sie eignen sich für praktisch alle Anwendungen bzw. Befestigungen von leichten Lasten.
Anwendung
- Storenführungsschienen
- Leichte Schilder
- Hausnummern
- Temperaturfühler
- Werbetafeln

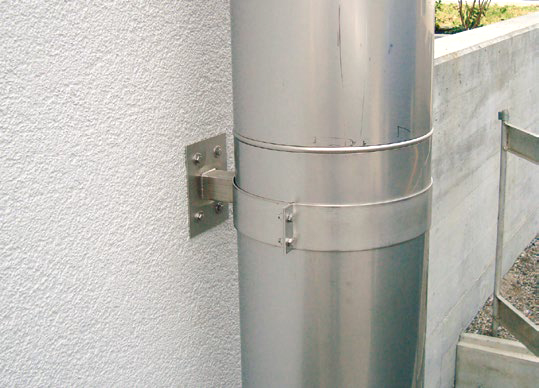

hawo Montagezylinder ZyRillo-EPS / -PE
Montagezylinder ZyRillo bestehen aus EPS oder Kunststoff und sind in zwei Grössen bzw. Durchmesser erhältlich.
Ein Produkt das sich kaum übertreffen lässt und sich bereits über Jahre hinweg bewährt hat.
Anwendung
- Rohrschellen
- Rückhalter und Vorreiber
- Kleiderbügelträger
- Briefkasten
- Storenkasten
- Anschlag für Fensterladen

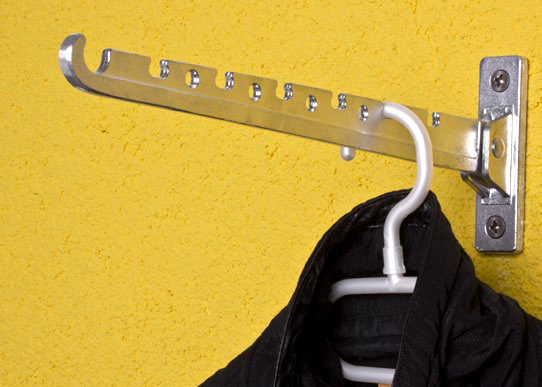

Montagezylinder Rondoline-EPS / -PU
Montagezylinder Rondoline bestehen aus EPS oder PUSchaum und sind in zwei Grössen bzw. Durchmesser erhältlich.
Dank einer Vielzahl Längen bzw. Dicken können sie ohne weitere Bearbeitung effizient verarbeitet werden.
Anwendung
- Vordächer
- Markisen
- Kleiderbügelträger
- Rohrschellen
- Rückhalter und Vorreiber
- Briefkasten
- Werbetafeln

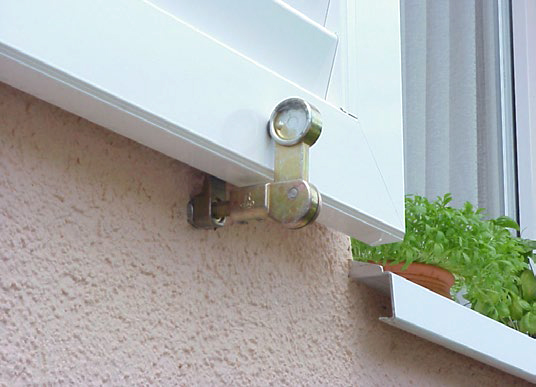

Montagequader Quadroline-EPS / -PU
Montagequader Quadroline bestehen aus EPS oder PUSchaum.
Sie können besonders vielseitig eingesetzt werden.
Ein Alleskönner egal ob als Direkt- oder Durchsteckmontage bzw. Druckunterlage.
Anwendung
- Vordächer
- Markisen
- Rohrschellen
- Rückhalter und Vorreiber
- Kleiderbügelträger
- Briefkasten
- Werbetafeln

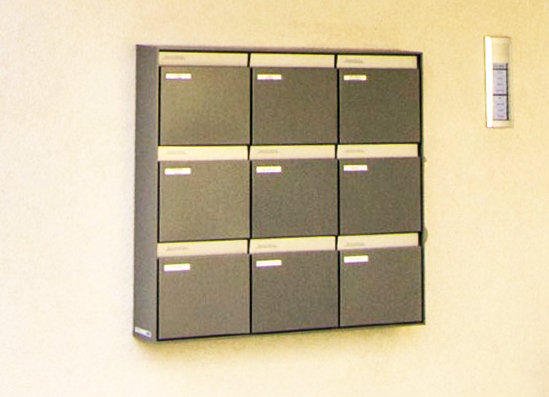

Montagequader VARIR, VARIQ und Montagezylinder VARIZ
Montagequader bzw. -zylinder VARI bestehen aus EPS und sind in drei Formen bzw. sechs verschiedenen Abmessungen / Durchmesser verfügbar.
Ein Quartett aus Stangen, mit Rastereinteilung für individuellen Zuschnitt vor Ort gemacht.
Anwendung
- Rohrschellen
- Rückhalter und Vorreiber
- Briefkasten
- Werbetafeln
Montageelemente mit mechanischer Befestigung
Anwendungsratgeber

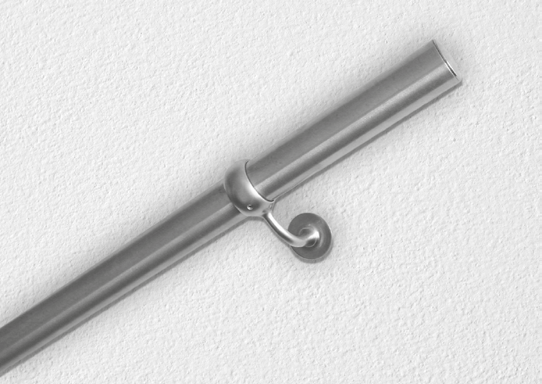

Universalmontageplatte UMP-ALU-Z / -Q / -R
Universalmontageplatten UMP-ALU-Z / -Q / -R bestehen aus PU-Schaum mit einge-schäumten Einlagen und sind in drei verschiedenen Formen bzw. Grössen erhältlich.
Sie sind die ideale Lösung bei Befestigungen mit einfachen Lastansprüchen.
Anwendung
- Handläufe und Geländer Führungsschienen für Schiebeläden
- Leichte Vordächer

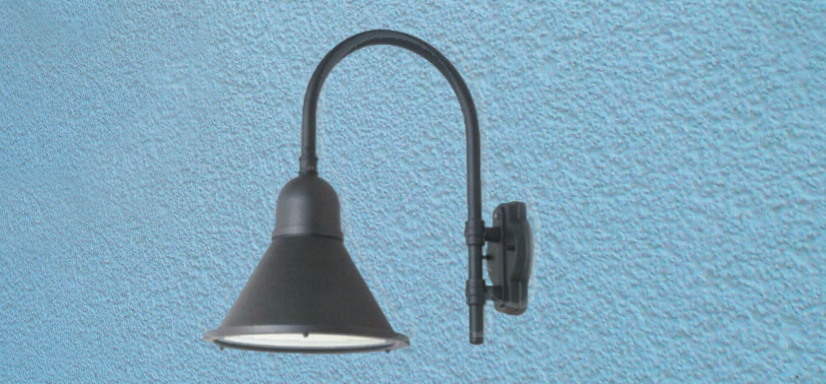

- Aussenleuchten
- Leichte Markisen

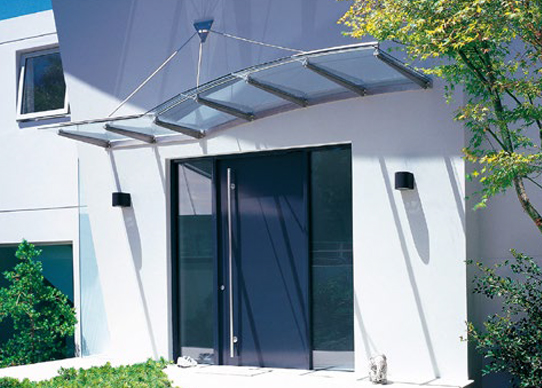

Universalmontageplatte UMP-ALU-TZ / -TQ / -TR
Universalmontageplatten UMP-ALU-TZ / -TQ / -TR bestehen aus PU-Schaum mit eingeschäumten Einlagen und sind in drei verschiedenen Formen bzw. Grössen erhältlich.
Universell einsetzbar bei Befestigungen für mittelschwere Anforderungen.
Anwendung
- Handläufe und Geländer
- Leichte Vordächer
- Aussenleuchten
- Treppen
- Markisen

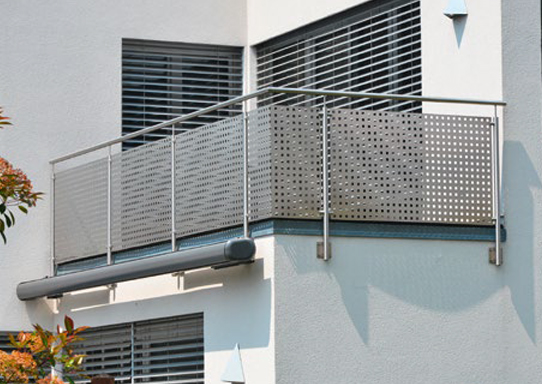

Schwerlastkonsolen SLK-ALU-TR / -TQ
Schwerlastkonsolen SLK-ALU- TR / -TQ bestehen aus PU-Schaum mit eingeschäumten Einlagen und sind in zwei Ausführungen erhältlich.
Die starken Stücke, geeignet für Befestigungen mit höchsten Ansprüchen.
Anwendung
- Treppen
- Markisen
- Vordächer

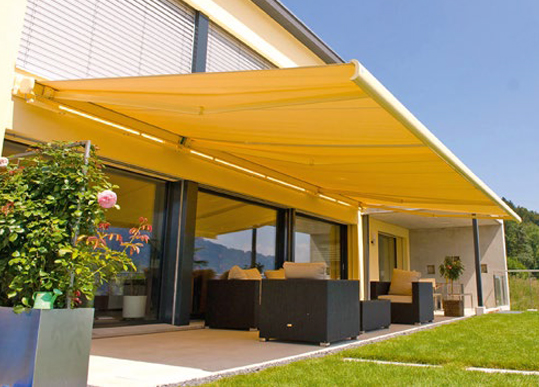

Schwerlastkonsolen SLK-ALU-TTR / -TTQ
Schwerlastkonsolen SLK-ALU-TTR / -TTQ bestehen aus PU-Schaum mit eingeschäumten Einlagen und sind in zwei Ausführungen erhältlich.
Die starken Stücke sind besonders geeignet für Befestigungen in Betondecken.
Anwendung
- Treppen
- Markisen
- Vordächer

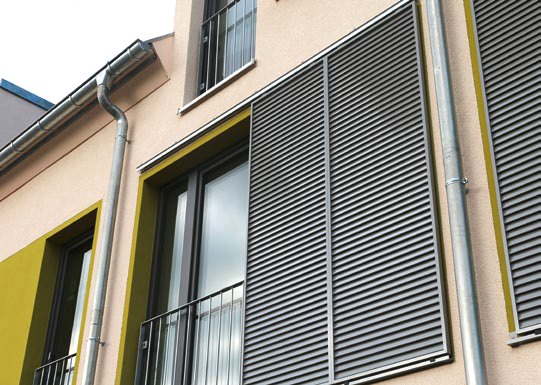

Tragwinkel TRA-WIK-ALU-RF / -RL
Tragwinkel TRA-WIK-RF / -RL bestehen aus PU-Schaum mit eingeschäumten Einlagen.
Sie sind in zwei Ausführungen erhältlich.
Eine herausragende Entwicklung für alle Befestigungen an Ecken und Kanten.
Anwendung
- Kloben für Fensterläden Führungsschienen für Schiebeläden
- Geländer zwischen Tür- und Fensterleibung (Französische Balkone)
- Geländermontagen an Gebäudeecken

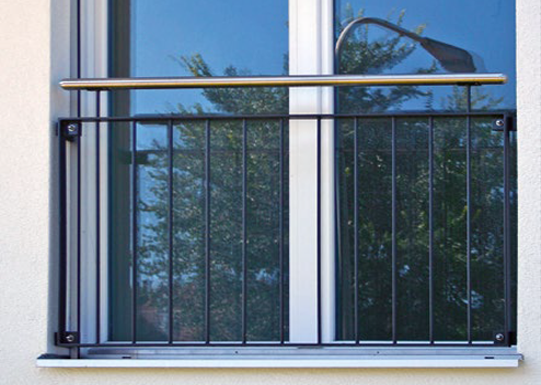

Tragwinkel TWL-ALU-RF / -RL
Tragwinkel TWL-ALU-RF / -RL bestehen aus PU-Schaum mit eingeschäumten Einlagen und sind in zwei Ausführungen erhältlich.
Kraftschlüssige Befestigungen auf hohem Niveau sind für die Lastenträger ein Kinderspiel.
Anwendung
- Kloben für Fensterläden
- Führungsschienen für
Schiebeläden - Geländer zwischen
Tür- und Fensterleibung
(Französische Balkone) - Geländermontagen an
Gebäudeecken

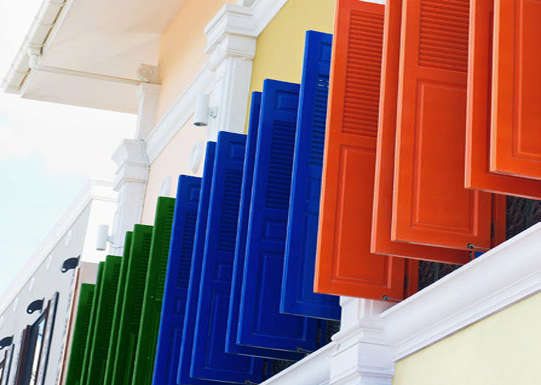

Klobentragelement K1-PE
Klobentragelemente K1-PE bestehen aus PU-Schaum mit faserarmierten Kunststoffeinlagen.
Dank integrierten Stellfüssen erfolgt die kraftschlüssige Montage mit Leichtigkeit (z.B. Befestigung von Fensterläden).
Anwendung
- Kloben für Fensterläden
- Führungsschienen
für Schiebeläden

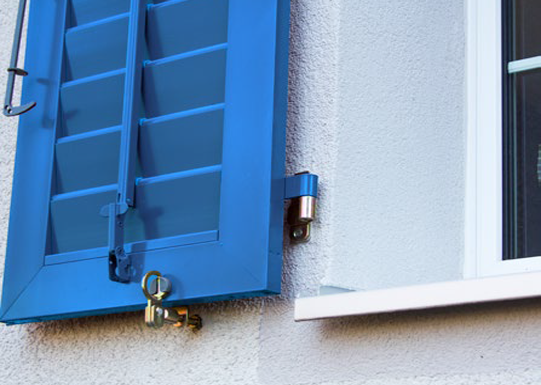

Tragwinkel TRA-WIK-PU
Tragwinkel TRA-WIK-PU bestehen aus PU-Schaum und sind in verschiedenen Grössen erhältlich.
Eine herausragende Entwicklung für alle Befestigun-gen an Ecken und Kanten.
Anwendung
- Kloben für Fensterläden
- Führungsschienen
für Schiebeläden - Geländer zwischen Tür- und Fensterleibung (Französische Balkone)
- Geländermontagen an Gebäudeecken

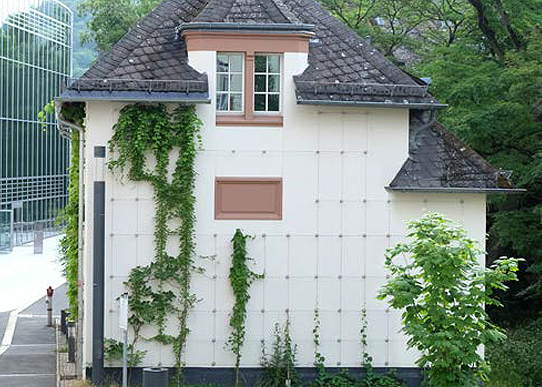

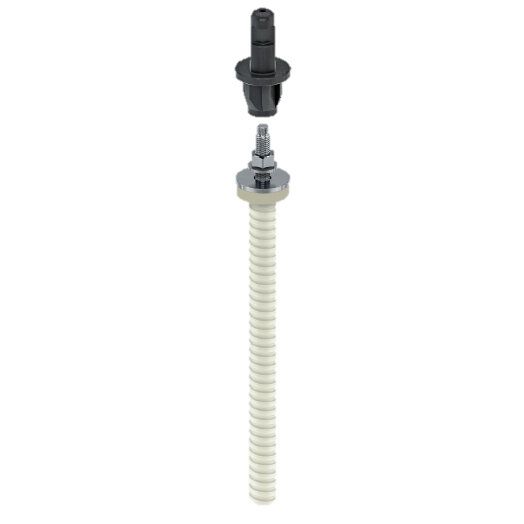

Ejot Iso-Bar | Iso-Bar ECO
Für die nachträgliche Befestigung von mittelschweren bis schweren Anbauteilen an WDVS-Fassaden.
Geringe, klassifizierte Wärmebrückenwirkung.
Nachträgliche, flexible Montage.
Ablängen auf der Baustelle - für die perfekte Anpassung an die örtlichen Gegebenheiten
Anwendung
- Markisen
- Vordächer
- Konsolen z.B. für Klimageräte, Rankgitter usw.
- Geländermontagen an Gebäudeecken
Elektromaterial

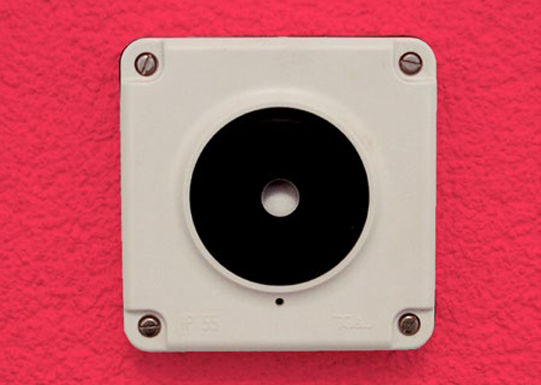

Elektrodose Eldoline-PA
Elektrodosen Eldoline-PA be-stehen aus schwer entflammbarem Kunststoff.
Die Oberfläche ist perforiert.
Einfache, rationelle Montage und Verdrahtung von Elektrokomponenten in Wärmedämmverbundsystemen.
Anwendung
- Elektroschalter
- Steckdosen
- Bewegungsmelder
- Temperaturfühler
- Leuchten
Elektrodose Eldoline-EPS
Elektrodosen Eldoline-EPS bestehen aus EPS, konfektioniert mit einer Dose und vier Montagefüssen.
Sie sind in drei verschiedenen Varianten verfügbar und machen die perfekte Verdrahtung von Elektrokomponenten vor und nach der Dämmung möglich.
Anwendung
- Elektroschalter
- Steckdosen
- Bewegungsmelder
- Temperaturfühler
- Leuchten
Dosteba-WDVS-Montageelemete-Produktfinder
Schnell und einfach die richtigen WDVS-Montageelemente finden.
